装配式剪力墙结构设计及拆分原则

装配式剪力墙结构中剪力墙进行布置时，除了按传统剪力墙结构中的思维去布置剪力墙外，还应注意如下要点：

(1) 在对剪力墙结构进行布置时，多布置L、T 型剪力墙，少在L、T 型剪力墙中再加翼缘，特别是外墙，否则拆墙时被拆分的很零散。

(2)剪力墙结构中翼缘长度，有两种不同的思路：

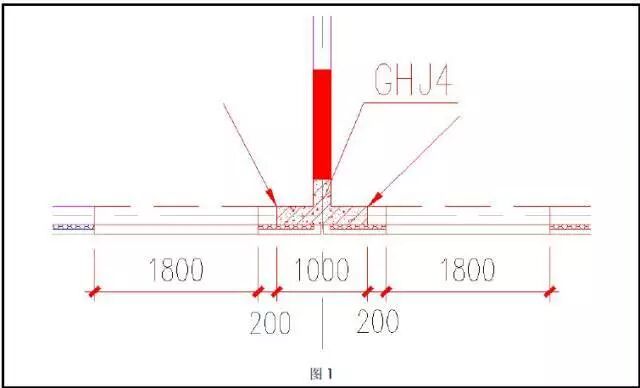

第一种是，对于L 型外墙翼缘长度一般≦600mm，T 型翼缘分长度一般≤1000mm（防止边缘构件现浇长度太长而在浇筑中出现问题），在门窗处留出≥200mm的门垛，如图1 所示：

注：1.1800mm为窗宽，200mm为留出的窗垛（方便拆分），1000mm为翼缘长度；

2.箭头处在层高方向，只有梁与现浇边缘构件钢筋进行锚固，在其下的200mm窗垛与现浇边缘构件之间没有钢筋连接，只有预制混凝土与现浇混凝土相连，咬合力不是很好，在地震作用时是薄弱部位，不会与边缘构件形成整体一起受力，不应有安全问题。

3.当窗垛≥600mm时，可以做空心外隔墙，也能与现浇边缘构件在交接处形成薄弱部位，不会与边缘构件形成整体一起受力，不应有安全问题。
